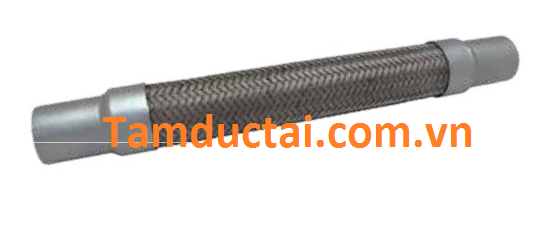

Khớp nối mềm B-555

Giá: Liên hệ

Chi tiết sản phẩm

Ống mềm kiểu đầu ống tròn

-Các ống được trang bị với những đầu nối được hàn hai đầu. Những ống khớp nhau tốt nhất với khoảng rộng của trạng thái ống dẫn từ dây chuyền làm việc tới ống với một số chổ uốn cong lặp lại có thể được chọn lựa.

ĐƯỜNG KÍNH DANH NGHĨA : 6A ÷350A.

CHIỀU DÀI TIÊU CHUẨN : 200,300,400,500,600,800,1000mm.

-Các chiều dài khác có thể cung cấp theo nhu cầu.

VẬT LIỆU ĐẦU NỐI: Thép cacbon, thép không gỉ và đồng

-Đầu nối được hàn với ống. Chịu đựng được điều kiện áp suất cao.

PHẠM VI ỨNG DỤNG:

-Dùng cho vị trí thẳng. Có sự giản nở nhiệt

-Sử dụng cho sự thay đổi thường xuyên

Kích thước danh nghĩa Nominal diameter mm inch		Loại ống (Hose Type)	Áp suất làm việc lớn nhất tại 20⁰C (Maximum working pressure at 20⁰C) Bar	Áp suất thử lớn nhất tại 20⁰C (Maximum test pressure at 20⁰C) Bar	Nhiệt độ làm việc lớn nhất Maximum working Temperatuer	Bán kính cong nhỏ nhất (Minimum Bend radius flexing) mm inch		Đường kính ngoài danh nghĩa (Nominal O.D) mm inch
6	1/4	SSH 1 SSH 2	163 167	207 250	350⁰C	100 100	4 4	11.0 12.4	0.44 0.50
10	3/8	SSH 1 SSH 2	72 138	154 207	350⁰C	125 125	5 5	16.0 17.3	0.56 0.69
12	1/2	SSH 1 SSH 2	46 103	108 154	350⁰C	125 125	5 5	20.0 21.4	0.80 0.86
20	3/4	SSH 1 SSH 2	40 72	69 108	350⁰C	150 150	6 6	27.0 29.1	1.08 1.16
25	1	SSH 1 SSH 2	34 65	60 98	350⁰C	175 175	7 7	34.5 36.6	1.38 1.46
32	1 1/4	SSH 1 SSH 2	31 46	51 69	350⁰C	200 200	8 8	43.0 45.2	1.72 1.81
40	1 1/2	SSH 1 SSH 2	27 40	46 60	350⁰C	250 250	10 10	50.0 52.1	2.00 2.08
50	2	SSH 1 SSH 2	18 34	40 51	350⁰C	350 350	14 14	64.0 66.1	2.56 2.64
65	2 1/2	SSH 1 SSH 2	10 31	27 46	350⁰C	500 500	20 20	88.5 90.7	3.54 3.63
80	3	SSH 1 SSH 2	10 27	27 40	350⁰C	525 525	21 21	102.0 105.0	4.08 4.20
100	4	SSH 1 SSH 2	10 18	27 27	350⁰C	625 625	25 25	130.0 132.0	5.20 5.28
