VAN BI ĐIỀU KHIỂN KHÍ NÉN

Mã sản phẩm: VAN BI ĐIỀU KHIỂN KHÍ NÉN

Giá: Liên hệ

Chi tiết sản phẩm

Van bi điều khiển khí nén – Van bi khí nén – Van bi điều khiển bằng khí nén

Thông số kỹ thuật

Chất liệu: Thép, inox 304, inox 316, nhựa
Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
Điều khiển: Khí nén tác động đơn / Tác động kép / Tuyến tính
Nhiệt độ làm việc: -10 đến 180 độ C
Áp lực làm việc: 16bar
Xuất xứ: Hàn Quốc, Đài Loan
Thương hiệu: Kosaplus, Haitima
Bảo hành: 12 tháng

Van bi điều khiển khí nén là loại van bi sử dụng khí nén để điều khiển van đóng mở một các tự động. Loại van bi khí nén điều khiển van on/off và điều khiển tuyến tính tiết lưu dòng chảy.

Van bi điều khiển khí nén

Van bi điều khiển bằng khí nén giúp điều khiển van đóng mở tự động một cách nhanh chóng. Thời gian đóng mở van on/off từ 2 -3s.

Thông số van bi khí nén

Thông tin sản phẩm

Loại van: Van bi 2pc, van bi 3pc, van bi 3 ngã
Chất liệu: Inox 304, inox 316
Kích thước: DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
Điều khiển: Điều khiển bằng khí nén
Kết nối: Nối ren, nối mặt bích JIS 10K, BS PN16, ANSI Class 150…
Chế độ: On/Off và Tuyến tính
Áp suất làm việc: 16kg/cm2
Nhiệt độ hoạt động: 180 độ C
Thương hiệu: Kosaplus, Haitima
Xuất xứ: Hàn Quốc, Đài Loan
Bảo hành: 12 tháng

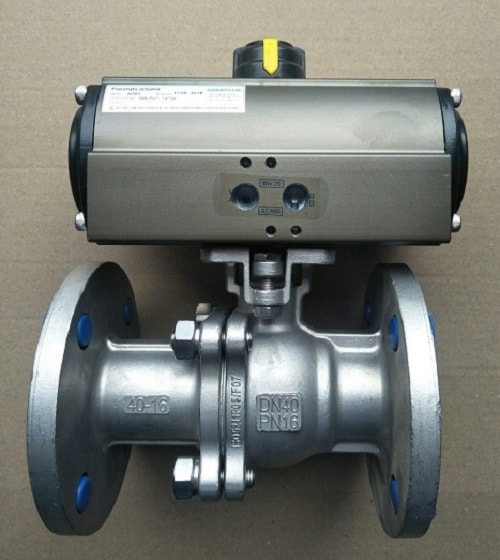

Van bi inox mặt bích điều khiển khí nén Kosplus Hàn Quốc

Hiện tại chúng tôi đang là đơn vị phân phối độc quyền thương hiệu Kosaplus Hàn Quốc tại thị trường Việt Nam. Cung cấp sản phẩm chính hãng Haitima của Đài Loan. Sản phẩm cam kết chất lượng, bảo hành chính hãng 12 tháng. Đầy đủ chứng chỉ Co/Cq, giao hàng tận nơi và hỗ trợ lắp đặt theo yêu cầu.

Để giúp các bạn chọn lựa được loại van bi khí nén phù hợp nhất. Hãy cùng tham khảo và tìm hiểu về dòng van bi điều khiển khí nén qua bài viết sau!

Một số loại van bi đóng mở bằng khí nén thông dụng

Van bi ren điều khiển khí nén

Thông số kỹ thuật

Chất liệu van: SUS 304, SUS 316
Dạng van: 3PC
Kết nối: Lắp ren
Kích thước: Phi 21, phi 27, phi 34, phi 48, phi 60
Điều khiển dạng: Tác động đơn / Tác động kép / Tuyến tính
Áp lực hoạt động: 16bar – 63bar
Nhiệt độ: -10 đến 180 độ C
Áp khí nén: 2 – 7bar
Tiêu chuẩn: IP67
Thương hiệu: Kosaplus vs Haitima
Xuất xứ: Hàn Quốc / Đài Loan

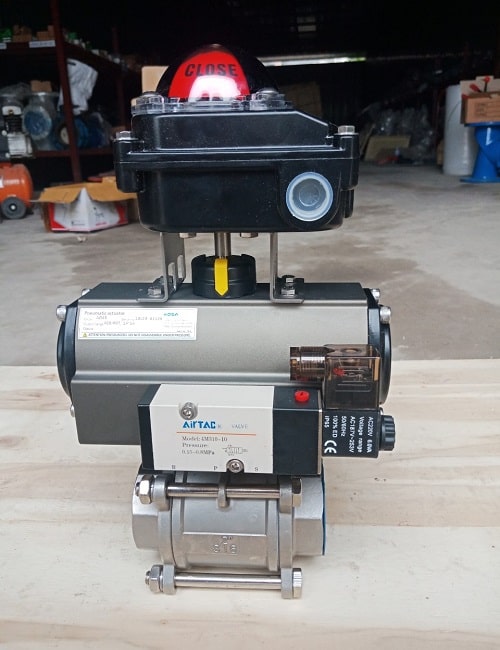

Van bi ren điều khiển khí nén có kèm van điện từ và công tắc giám sát

Van bi inox điều khiển khí nén có kèm van điện từ và công tắc giám sát

Loại van bi inox ren điều khiển khí nén là dạng van bi khí nén thông dụng nhất. Chúng thường lắp thêm solenoid valve (Van điện từ khí nén) để điều khiển cấp khí. Thông qua đó chúng chuyển từ tín hiệu điện sang khí và điều khiển van đóng mở. Ngoài ra có thể lắp thêm các bộ Limit swith box KLS210 để nhận tín hiệu báo trạng thái đóng mở của van.

Van bi mặt bích đóng mở bằng khí nén

Thông số kỹ thuật

Chất liệu: Inox 304, inox 316
Dạng van: 2PC
Kết nối: Mặt bích
Tiêu chuẩn: BS PN16 / JIS 10K / ANSI class150
Kích thước: DN15 – DN200
Điều khiển dạng: Tác động đơn / Tác động kép / Tuyến tính
Áp lực hoạt động: 16bar
Nhiệt độ: -10 đến 180 độ C
Áp khí nén: 2 – 8bar
Tiêu chuẩn: IP67
Thương hiệu: Kosaplus Hàn Quốc vs Haitima Đài Loan

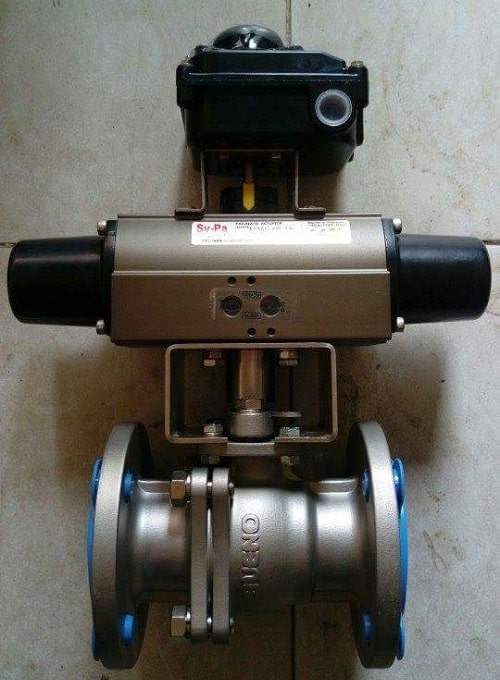

Van bi mặt bích điều khiển khí nén tác động đơn kèm công tắc giám sát

Sự khác biệt giữa loại van này và van bi ren khí nén chính là loại tiêu chuẩn kết nối, ngoài ra chúng tương đồng nhau. Van bi inox mặt bích điều khiển bằng khí nén thường có kích thước lơn hơn, chúng kết nối dạng mặt bích nên có độ kín cao, dễ dàng lắp đặt cho các đường ống lớn.

Van bi 3 ngã điều khiến bằng khí nén

Thông số kỹ thuật

Chất liệu: Inox 304
Kích thước: 1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″, 2″, 2-1/2″, 3″, 4″, 5″, 6″.
Dạng van: Chữ T
Kết nối: Ren / Mặt bích
Điều khiển: Tác động đơn / Tác động kép / Tuyến tính
Áp lực khí nén: 2 – 8bar
Áp lực làm việc: 16bar
Nhiệt độ làm việc: 0 – 180 độ C
Thương hiệu: Kosaplus / Haitima
Bảo hành: 1 năm

Van bi 3 ngã khí nén Haitima Taiwan

Van 3 ngã điều khiển bằng khí nén có ưu điểm là khả năng chuyển hướng dòng chảy của nước hoặc khí. Khi cửa này đóng thì cửa kia lập tức mở ra. Loại van này có cả kiểu kết nối ren và kết nối dạng mặt bích, thường thì van kết nối ren có kích thước từ DN15 – DN50 và van kết nối mặt bích từ DN50 – DN200.

Van bi nhựa điều khiển bằng khí nén

Thông số kỹ thuật

Chất liệu: uPVC, PVC, cPVC
Kết nối: Nối hàn, rắc co, mặt bích
Kích thước van: D15 – DN200
Nhiệt độ làm việc: 0 – 60 độ C
Áp lực làm việc: 150 PSI
Điều khiển: Khí nén tác động đơn / Tác động kép
Áp lực khí nén: 2-7bar
Tiêu chuẩn: IP68
Dạng van: Điều khiển tuyến tính / Điều khiển On Off
Xuất xứ: Haitima Đài Loan / Kosaplus Hàn Quốc
Bảo hành: 12 tháng

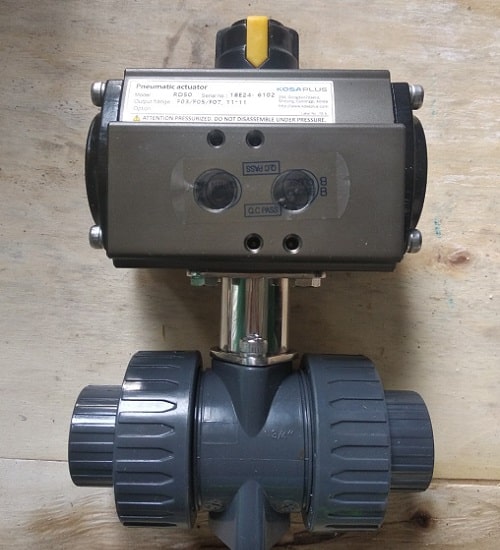

Van bi nhựa điều khiển đóng mở bằng khí nén

Dòng van bi nhựa điều khiển khí nén thường được dùng cho môi chất có tính chất ăn mòn hóa học cao. Tuy nhiên khả năng chịu nhiệt và áp suất của van thấp hơn chất liệu inox. Vì vậy tùy trường hợp cụ thể, chúng ta đánh giá và đưa ra chọn lựa phù hợp nhất.

Van bi điều khiển khí nén là gì?

Trả lời: Van bi điều khiển khí nén là loại van bi được lắp đặt thêm bộ điều khiển tự động bằng khí nén. Mục đích của chúng là giúp vận hành van đóng mở một cách tự động thay vì sử dụng tay gạt điều khiển.

Cấu tạo van bi khí nén

Cấu tạo của van bi điều khiển bằng khí nén gồm hai bộ phận chính đó là:

Bộ phận đầu khí nén điều khiển
Bộ phận van bi lắp đặt hệ thống

Bộ điều khiển khí nén

Bộ điều khiển khí nén có ba dạng điều khiển đó là kiểu tác động đơn và kiểu tác động kép và điều khiển tuyến tính.

Kiểu tác động đơn đó là khi cung cấp khí vào van mở ra, ngừng cung cấp van lập tức đóng lại
Kiểu tác động kép đó là một đầu cung cấp khí vào khiến van mở ra. Ngừng cung cấp khí van vẫn giữ nguyên trạng thái. Đầu còn lại cung cấp khí thì van đóng lại. Chúng sử dụng hai đầu cung cấp khí để điều khiển van đóng mở.
Điều khiển tuyến tính là dòng van bi khí nén có bộ điều khiển nhận tín hiệu analog 4 – 20mA hoặc 0 – 10V để điều khiển van đóng mở theo các góc mở khác nhau. Van bi điều khiển khí nén tuyến tính có khả năng tiết lưu dòng chảy, và nhận nhín hiệu phản hồi về tủ trung tâm và máy tính.

Van bi điều khiển khí nén dạng tuyến tính

Van bi

Van bi là các loại van bi thông thường, được lắp đặt bộ phận điều khiển khí nén thay cho tay gạt bình thường. Với các loại van bi inox, van bi nhựa, van bi 3 ngã, khi lắp đặt thêm bộ khí nén, ta có:

Van bi inox điều khiển khí nén
Van bi nhựa điều khiển khí nén
Van bi mặt bích điều khiển khí nén
Van bi 3 ngã điều khiển khí nén

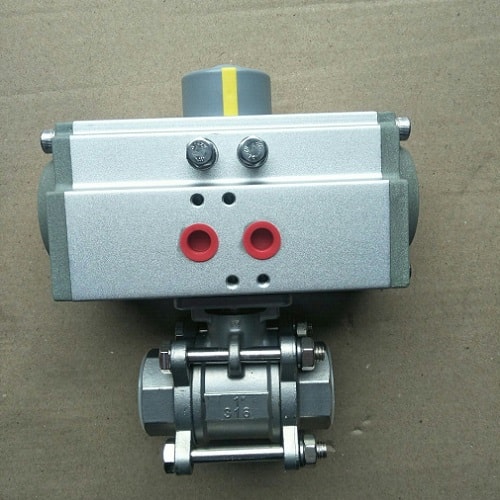

Van bi 3PC điều khiển bằng khí nén

Nguyên lý hoạt động van bi khí nén

Tùy theo bộ điều khiển khí nén là kiểu tác động đơn, tác động kép hay tuyến tính mà nguyên lý làm việc của van bi khí nén cũng có điểm khác nhau.

Van bi khí nén tác động đơn

Đối với loại van này, khi có nguồn khí cung cấp van sẽ mở. Khi ngừng cung cấp khí, lò xo sẽ tự động đẩy trục van khiến van đóng lại. Loại van này luôn ở trạng thái thường đóng.

Van bi khí nén tác động kép

Van điều khiển tác động kép có hai đầu cung cấp khí. Một đầu điều khiển van mở ra, một đầu cấp khí khiến van đóng lại. Khi ngừng cung cấp khí, van luôn giữ được trạng thái lúc đó.

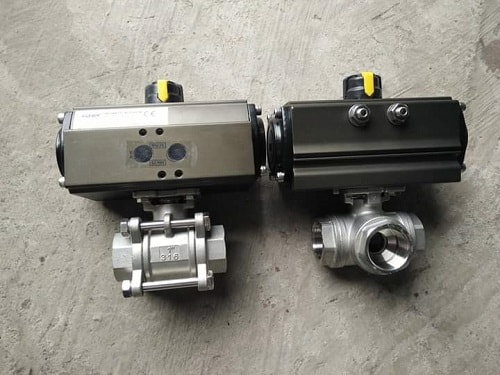

Van bi điều khiển khí nén tác động kép

Van bi điều khiển khí nén tuyến tính

Van bi khí nén tuyến tính được dùng để điều tiết lưu lượng của dòng chảy nước và khí. Van dùng tín hiệu điện 4 – 20mA để điều chỉnh van đóng mở theo các góc mở khác nhau.

Khi lựa chọn van chúng ta cũng cần lưu ý đến hai kiểu van tác động đơn và tác động kép này. Để có thể chọn lựa chính xác và phù hợp nhất với nhu cầu sử dụng.

Ưu điểm của van bi điều khiển khí nén

Van bi điều khiển bằng khí nén có những ưu điểm sau:

Thời gian đóng mở nhanh chóng.
Làm việc đóng mở van tự động tại các vị trí mà con người không thể trực tiếp thao tác.
Dễ dàng kiểm soát toàn bộ hệ thống mà không cần kiểm tra.
Độ an toàn cao, không sợ chập cháy.
Khả năng chịu áp lực cao, nhiệt độ cao.
Có thể kết nối ren hoặc kết nối tiêu chuẩn mặt bích.
Sử dụng được cho các môi chất khác nhau, có tính ăn mòn như hóa chất, axit, dung dịch muối.
Lắp đặt được cho các hệ thống có kích thước bé.
