Van bướm

Van bướm (Butterfly valve) là thiết bị van công nghiệp dùng để điều khiển quá trình đóng mở hoặc điều tiết lưu lượng dòng chảy khi đi qua van. Cánh van khi đóng mở giống như cánh bướm nên được gọi là van bướm. Đây là loại van đóng mở nhanh, dễ sử dụng và rất phổ biến trên toàn thế giới. Van được dùng nhiều trong các hệ thống cấp thoát - xử lý nước và khắp các công trình  đường ống, nhà máy phân xưởng do chi phí đầu tư thấp và mang lại hiệu quả cao.

Cơ chế vận hàng của van bướm là làm quay đĩa van theo trục đứng với góc quay tính từ đường kính đĩa van là 0 - 90 độ. Vì vậy có nhiều loại van bướm với cách vận hàng khác nhau như:

• Van bướm cơ:van bướm tay gạt, van bướm tay quay
• Van bướm tự động: van bướm điều khiển bằng điện, van bướm điều khiển bằng khí nén

Cấu tạo van cánh bướm

Van bướm được cấu tạo bởi các bộ phận sau đây

1. Thân van: Là bộ phận được đúc nguyên khối dạng tròn bao quanh các chi tiết bên trong van, tại nên hình thể chung của van bướm. Trên thân van có các lỗ xung quanh để định vị và kết nối với đường ống bằng mặt bích được siết chặt bởi các bu lông, đai ốc. Tùy theo môi trường sử dụng mà có các loại thân van chất liệu gang, thép, inox hoặc nhựa,...
2. Cánh, trục van: Cánh van dạng đĩa tròn, nằm gọn trong lòng thân van được tạo thành bởi các vật liệu như inox, gang hoặc nhựa, thép. Trục van sẽ đi xuyên qua đường kính đĩa van xuống tận đáy thân van, sẽ truyền lực làm xoay cánh van van quay để đóng mở lưu chất.
3. Đệm - gioăng làm kín: Là bộ phận đảm bảo giúp van không bị rò rỉ trong quá trình sử dụng, nó được đúc nguyên khối bao quanh lòng trong của thân van, thường được làm bằng cao su EPDM hoặc teflon.
4. Bộ phận truyền động: Thông thường sẽ là tay gạt, hộp số hoặc là bộ truyền động điện, bộ truyền động khí nén. Các bộ phận này sẽ gắn trực tiếp với phần trên của trục van, tạo ra lực mô men xoắn 0 - 90 độ để làm xoay trục đồng thời điều khiển đĩa van quay.

Nguyên lý hoạt động của van bướm.

Dựa vào cấu tạo van bướm, chúng ta cũng phần nào hiểu được nguyên lý hoạt động của loại van bướm này rồi đúng không! Sau đây tôi sẽ tóm tắt lại 1 chút nhé!

Mô phỏng nguyên lý hoạt động của van bướm

Khi ta tác động lực quay, gạt hoặc dùng bộ điều khiển đến trục van, sẽ sinh lực làm trục van quay theo. Mà trục van lại gắn liền với cánh van, vì vậy làm cánh van xoay theo. Nhà thiết kế sẽ điều chỉnh góc quay của cánh van giới hạn trong khoảng từ 0 - 90 độ.

Khi cánh van song song với đường ống thì đó là van đang ở trạng thái được điều khiển mở hoàn toàn để dòng chảy đi qua. Ngược lại, khi cánh van vuông góc với đường ống, khi ấy van sẽ đóng hoàn toàn ngăn không cho dòng chảy đi qua. Chúng ta có có thể điểu chỉnh cánh van ở các góc khác nhau trong phạm vi cho phép nhằm điều tiết lưu lượng dòng chảy qua van.

Tìm hiểu một số loại van cánh bướm phổ biến nhất hiện nay

Van bướm tay gạt

Ngoài tên gọi van bướm tay gạt, nó còn được gọi với nhiều tên gọi khác nhau như van bướm tay kẹp, van bướm mỏ vịt. Đây là dạng van bướm có kích cỡ khoảng từ DN300 trơ lại, dùng tay gạt như một đòn bẩy để mở van sức người. Loại này có cấu tạo khá đơn giản, giúp đóng mở và điều tiết lưu lượng nhanh bằng tay nên có giá thành rẻ nhất.

Trên đòn gạt có đĩa răng chia thành khoảng 10 ô vị trí, cho phép van đóng mở ở các góc độ khác nhau và hãm dừng cố định ở đấy. Van bướm gạt được sản xuất với nhiều chất liệu như thân gang cánh gang, thân gang cánh inox, nhựa uPVC, thép, inox,...

Van bướm tay quay

Van bướm tay quay hay còn gọi là van bướm vô lăng. Thay vì dùng tay kẹp, ở đây van bướm tay quay được chế tạo thêm hộp số giảm tốc trợ lực cho quá trình xoay vô lăng để mở van. Van thường được sản xuất với những kích cỡ đường ống ống lớn và những hệ thống chịu áp cao. Van bướm quay.

Trên bộ phận hộp số giảm tốc của van có cửa sổ quan sát báo hiệu trạng thái của van giúp người sử dụng có thể biết được van đang ở vị trí đóng hay mở.

Van bướm tay quay gang cánh inox Wonil Hàn Quốc

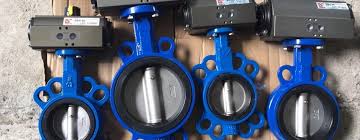

Van bướm điều khiển khí nén

Để có được van bướm điều khiển khí nén, chúng tôi sẽ tháo bỏ bộ phận tay quay và tay gạt để kết nối với một thiết bị truyền động khí nén (actuator Pneumatic) để điều khiển van bằng khí nén.

Thiết bị này giúp van đóng mở nhanh chóng dưới dạng tác động đơn, tác động kép hoặc điều khiển tuyến tính theo góc mở tính hiệu 4 - 20 mA. Một số thiết bị được lắp thêm trên bộ điều khiển như tiêu âm, van điện từ chia khí, bộ lọc khí, limt switch box...

Van bướm điều khiển điện

Van bướm điều khiển điện sẽ được điều khiển bởi một động cơ điện có điện áp cấp nguồn từ như 220V, 24V, 380V, 110V. Bộ điều khiển điện khiến van hoạt động ổn định, tiêu chuẩn bảo vệ IP67 giúp van có thể hoạt động được ở môi trường ẩm ướt hoặc môi trường nhiều bụi. giá thành van bướm điện có phần cao hơn so với van bướm khí nén.

Một số kiểu kết nối van bướm thường gặp

Van bướm nối wafer

Van bướm nối wafer (van bướm kẹp)

Van bướm wafer hay còn gọi là van bướm kẹp. Loại van bướm này sẽ có 2 hoặc 4 tai lỗ giúp van có thể kết nối được với nhiều tiêu chuẩn mặt bích thông dụng như JIS, DIN, ANSI, BS. Van cũng kết nối theo kiểu xuyên bu lông qua các lỗ trên thân van để cố định vào đường ống. Các lỗ này không có tác dụng cố định mà chỉ định vị và siết chặt bởi lực ép của mặt bích đến thân van. Van bướm kẹp wafer có lẽ được sử dụng nhiều nhất hiện nay do tính phổ thông, giá thành rẻ, dễ kết nối.

Van bướm tai bích (lug)

Trên thân van có các lỗ để dùng bu lông đủ dài để xuyên qua 2 lỗ ở mặt trước và sau của van đến 2 mặt bích của đường ống và siết chặt nó lại với nhau. Tùy theo kích cỡ van mà số lượng lỗ bích cũng thay đổi. Van bướm này thường sẽ kết nối với mặt bích cùng tiêu chuẩn sản xuất của van bướm.

Van bướm kết nối lug (tai bích)

Van bướm mặt bích (Flanges)

Trên 2 mặt của van bướm có tích hợp 2 mặt bích riêng. Khi kết nối với đường ống bằng cách siết mặt bích của van vào mặt bích đường ống. Van bướm mặt bích thường được sản xuất ở nhũng size có kích thước lớn, chịu được nhiệt độ và áp lực cao như DN300, DN400, DN500, DN60... Tùy xuất xứ mà mặt bích thân van có tiêu chuẩn JIS10, BS, ANSI hoặc DIN.

Ưu điểm van bướm

Van bướm là một trong những loại van công nghiệp được sử dụng phổ biến nhất bởi những ưu điểm dưới đây:

• Thao tác đóng mở nhanh, dễ dàng vận hành bằng tay hoặc bằng điện, khí nén
• Cấu tạo đơn giản, dễ dàng lắp đặt, thay thế và bảo dưỡng
• Dải kích cỡ van đa dạng, van có thể sản suất với kích thước lớn để phục vụ những đường ống lớn
• Đa dạng chất liệu, có thể lắp đặt sử dụng trong nhiều môi trường khắc nghiệt như nhiệt độ cao, áp suất lớn, có các hóa chất ăn mòn.
• Chi phí đầu tư thấp hơn so với nhiều loại van khác nên được sử dụng rộng rãi.

Nhược điểm

Bên cạnh những ưu điểm, van bướm vẫn có những mặt nhược điểm như:

• Van thường không chịu được áp lực lớn
• Tuổi thọ van không cao bằng những van 2 chiều khác như van cổng, van bi
• Phải thường xuyên bảo dưỡng định kì để đảm bảo sử hoạt động ổn định của các chi tiết bên trong như trục van, cánh van và gioăng làm kín.

Ứng dụng của van bướm

Van bướm được sử dụng nhiều trong các hệ thống cung cấp nước, hệ thống PCCC, hệ thống xử lý nước thải.

Van bướm ứng dụng trong các đường ống dẫn khí, hơi nóng, đường dẫn nhiên liệu như xăng, dầu

Van bướm dùng cũng dùng trong các hệ thống dẫn chất rắn hoặc dạng hạt như nhà máy xi măng, sản xuất thức ăn chăn nuôi dạng cám, bột, các trạm trộn, khuấy nguyên liệu.
